গ্লোবাল এনার্জি ট্রানজিশন এবং বড় আকারের গ্রিড আপগ্রেড দ্বারা চালিত,ভ্যাকুয়াম সার্কিট ব্রেকার(VCB) - পাওয়ার সিস্টেমে সর্বাধিক ব্যবহৃত সুরক্ষা ডিভাইসগুলির মধ্যে একটি - একটি পদ্ধতিগত রূপান্তরের মধ্য দিয়ে যাচ্ছে৷ এই বিবর্তন VCB গুলিকে মাঝারি ভোল্টেজের একটি প্রভাবশালী অবস্থান থেকে উচ্চ-ভোল্টেজ অ্যাপ্লিকেশনের দিকে এবং একটি সাধারণ স্যুইচিং ফাংশন থেকে বুদ্ধিমান গ্রিড নোডের দিকে নিয়ে যায়। শিল্প ব্যাপকভাবে স্বীকার করে যে VCBগুলি পরিবেশ-বান্ধব বিকল্প, ডিজিটাল ইন্টিগ্রেশন এবং চরম পরিবেশগত অভিযোজনযোগ্যতা দ্বারা চিহ্নিত একটি দ্বিতীয় বৃদ্ধি বক্ররেখায় প্রবেশ করেছে।

I. বাজার এবং প্রযুক্তি চালক: ভিসিবি একটি নতুন পুনরাবৃত্তি চক্রে প্রবেশ করে

ভ্যাকুয়াম সার্কিট ব্রেকারগুলির মূল সুবিধা হ'ল বাধা সৃষ্টিকারী মাধ্যম - ভ্যাকুয়াম নিজেই - যা শূন্য কার্বন নির্গমন, শক্তিশালী বাধা দেওয়ার ক্ষমতা, দীর্ঘ বৈদ্যুতিক জীবন এবং রক্ষণাবেক্ষণ-মুক্ত অপারেশন সরবরাহ করে। মাঝারি ভোল্টেজ পরিসরে (12kV–40.5kV), VCB দীর্ঘকাল ধরে প্রভাবশালী সমাধান। যাইহোক, উচ্চ ভোল্টেজ স্তরে (72.5kV এবং তার উপরে), SF₆ সার্কিট ব্রেকারগুলি তাদের চমৎকার নিরোধক কর্মক্ষমতার কারণে তাদের অগ্রণী অবস্থান বজায় রেখেছে। যেহেতু SF₆ এর একটি অত্যন্ত উচ্চ গ্লোবাল ওয়ার্মিং সম্ভাবনা রয়েছে (CO₂ এর প্রায় 23,900 গুণ), এটির ব্যবহার ক্রমবর্ধমান কঠোর আন্তর্জাতিক প্রবিধান এবং কার্বন সীমাবদ্ধতার সম্মুখীন হয়।

এই পটভূমি উচ্চ-ভোল্টেজ ট্রান্সমিশন অ্যাপ্লিকেশনগুলিতে ভ্যাকুয়াম সার্কিট ব্রেকার প্রযুক্তি প্রসারিত করার জন্য একটি স্পষ্ট প্রযুক্তিগত প্রেরণা প্রদান করে। বর্তমান মূলধারার প্রযুক্তিগত উন্নয়নের দিকনির্দেশের মধ্যে রয়েছে: একক-ব্রেক ভ্যাকুয়াম ইন্টারপ্টারের প্রতিরোধ ভোল্টেজ ক্ষমতা বাড়ানো, 126kV এবং তার উপরে মাল্টি-ব্রেক সিরিজ প্রযুক্তি প্রয়োগ করা এবং ভ্যাকুয়াম বাধার সাথে পরিবেশ-বান্ধব গ্যাস নিরোধক সমন্বয় করে হাইব্রিড সমাধান।

বিভিন্ন বাধা মিডিয়ার পরিবেশগত প্রভাবের তুলনা

২. উচ্চ-ভোল্টেজ ভ্যাকুয়াম প্রযুক্তি: "ট্রেন্ড" থেকে "ইঞ্জিনিয়ারিং বৈধতা" পর্যন্ত

ট্রান্সমিশন ভোল্টেজ স্তরে ভ্যাকুয়াম সার্কিট ব্রেকার প্রয়োগ করার জন্য বেশ কয়েকটি মূল প্রযুক্তিগত চ্যালেঞ্জ অতিক্রম করতে হবে।

প্রথমত, ভ্যাকুয়াম ইন্টারপ্টারের অন্তরণ ক্ষমতা। ভোল্টেজের মাত্রা বাড়ার সাথে সাথে ভ্যাকুয়াম গ্যাপের প্রাক-স্ট্রাইক বৈশিষ্ট্য, যোগাযোগের পৃষ্ঠের অবস্থা এবং বৈদ্যুতিক ক্ষেত্রের অভিন্নতা নিরোধক কর্মক্ষমতার উপর উল্লেখযোগ্যভাবে প্রসারিত প্রভাব ফেলে। সাধারণ প্রযুক্তিগত পন্থাগুলির মধ্যে রয়েছে যোগাযোগের কাঠামোকে অপ্টিমাইজ করা (যেমন অক্ষীয় চৌম্বক ক্ষেত্রের পরিচিতিগুলি), ইন্টারপ্টারের ভ্যাকুয়াম স্তরের উন্নতি করা এবং যৌগিক নিরোধক কাঠামো নিয়োগ করা।

দ্বিতীয়, অপারেটিং মেকানিজমের উচ্চ-গতির প্রতিক্রিয়া। উচ্চ-ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকারগুলির জন্য সাধারণত সংক্ষিপ্ত মোট বিঘ্নিত সময়ের প্রয়োজন হয়, যা অপারেটিং প্রক্রিয়ার যান্ত্রিক বৈশিষ্ট্যগুলির উপর উচ্চ চাহিদা রাখে। স্প্রিং মেকানিজম, স্থায়ী ম্যাগনেটিক অ্যাকচুয়েটর এবং ইলেক্ট্রোম্যাগনেটিক রিপালশন মেকানিজমের প্রত্যেকেরই দ্রুত খোলা, প্রাথমিক খোলার গতি এবং বিচ্ছুরণ নিয়ন্ত্রণের ক্ষেত্রে তাদের নিজস্ব সুবিধা এবং অসুবিধা রয়েছে।

তৃতীয়, মাল্টি-ব্রেক সিরিজ সংযোগে ভোল্টেজ শেয়ারিং। 126kV এবং তার উপরে ভোল্টেজ স্তরে, প্রযুক্তিগত অসুবিধা এবং একক-ব্রেক ভ্যাকুয়াম ইন্টারপ্টারের খরচ উল্লেখযোগ্যভাবে বৃদ্ধি পায়, যা মাল্টি-ব্রেক সিরিজ সংযোগকে একটি বাস্তব প্রকৌশল বিকল্প হিসাবে তৈরি করে। যাইহোক, মাল্টি-ব্রেক সিরিজ সংযোগগুলি স্ট্যাটিক এবং ডাইনামিক ভোল্টেজ ডিস্ট্রিবিউশন ভারসাম্যহীনতার সাথে চ্যালেঞ্জের মুখোমুখি হয়, যার জন্য গ্রেডিং ক্যাপাসিটার বা সিঙ্ক্রোনাস কন্ট্রোল প্রযুক্তির মতো সমাধান প্রয়োজন।

সর্বজনীনভাবে উপলব্ধ শিল্প তথ্য অনুসারে, বেশ কয়েকটি দেশীয় এবং আন্তর্জাতিক সুইচগিয়ার প্রস্তুতকারক এবং গবেষণা প্রতিষ্ঠান 126kV স্তরে প্রোটোটাইপ বিকাশ সম্পন্ন করেছে এবং ইঞ্জিনিয়ারিং বৈধতা পর্যায়ে প্রবেশ করেছে। এই অগ্রগতি শিল্পের মধ্যে উচ্চ-ভোল্টেজ অ্যাপ্লিকেশনগুলিতে ভ্যাকুয়াম স্যুইচিং প্রযুক্তি প্রসারিত করার জন্য একটি উল্লেখযোগ্য পদক্ষেপ হিসাবে বিবেচিত হয়।

ভোল্টেজ স্তর দ্বারা ভ্যাকুয়াম সার্কিট ব্রেকারগুলির প্রযুক্তিগত বৈশিষ্ট্য

III. স্মার্ট ইন্টিগ্রেশন: ভিসিবি "সুইচিং এলিমেন্ট" থেকে "পারসেপশন নোড" এ বিবর্তিত হয়েছে

ডিস্ট্রিবিউশন অটোমেশন এবং বুদ্ধিমান অপারেশন/রক্ষণাবেক্ষণ সিস্টেমের কাঠামোর মধ্যে, ভ্যাকুয়াম সার্কিট ব্রেকারগুলি একটি নতুন ভূমিকা তৈরি করা হচ্ছে। প্রথাগত ভিসিবি ফল্ট আইসোলেশন এবং লাইন সুরক্ষার উপর ফোকাস করে। প্রাইমারি-সেকেন্ডারি ইন্টিগ্রেটেড ভিসিবি-র নতুন প্রজন্ম বর্তমান/ভোল্টেজ সেন্সিং, পাওয়ার হার্ভেস্টিং, কন্ডিশন মনিটরিং, যোগাযোগ এবং সুরক্ষা নিয়ন্ত্রণ ফাংশনকে গভীরভাবে একীভূত করে।

বিশেষত, শিল্প প্রযুক্তিগত ঐক্যমত্য অন্তর্ভুক্ত: ভ্যাকুয়াম ইন্টারপ্টারের সাথে ইলেকট্রনিক ইন্সট্রুমেন্ট ট্রান্সফরমারের কমপ্যাক্ট ইন্টিগ্রেটেড ডিজাইন; শর্ট-সার্কিট ফল্ট (সাধারণত কয়েকটি চক্রের মধ্যে) দ্রুত সনাক্ত এবং পরিষ্কার করার নিয়ামকের ক্ষমতা; দ্রুত স্বয়ংক্রিয় পুনরায় বন্ধ করার জন্য সমর্থন; এবং ত্রুটি রেকর্ডিং এবং দূরবর্তী যোগাযোগ ক্ষমতা.

তদ্ব্যতীত, নবায়নযোগ্য শক্তি গ্রিড একীকরণের ক্রমবর্ধমান চাহিদার সাথে, উচ্চ ডিসি উপাদানগুলিকে বাধা দেওয়ার জন্য ভিসিবিগুলির প্রয়োজনীয়তাও বাড়ছে। সৌর, বায়ু, এবং শক্তি সঞ্চয়স্থান সিস্টেমের পাশে শর্ট-সার্কিট স্রোতগুলিতে প্রায়শই ডিসি উপাদানগুলির একটি উল্লেখযোগ্য অনুপাত থাকে, যা ঐতিহ্যগত এসি সিস্টেমগুলির বাইরে প্রযুক্তিগত চ্যালেঞ্জ তৈরি করে।

প্রাইমারি-সেকেন্ডারি ইন্টিগ্রেটেড স্মার্ট ভিসিবি-এর কার্যকরী মডিউল

স্মার্ট ইন্টিগ্রেশনের বিভিন্ন স্তরের তুলনা

IV চরম পরিবেশগত অভিযোজনযোগ্যতা: উচ্চ প্রবেশের সুরক্ষা বহিরঙ্গন পণ্যগুলির জন্য মূল হয়ে ওঠে

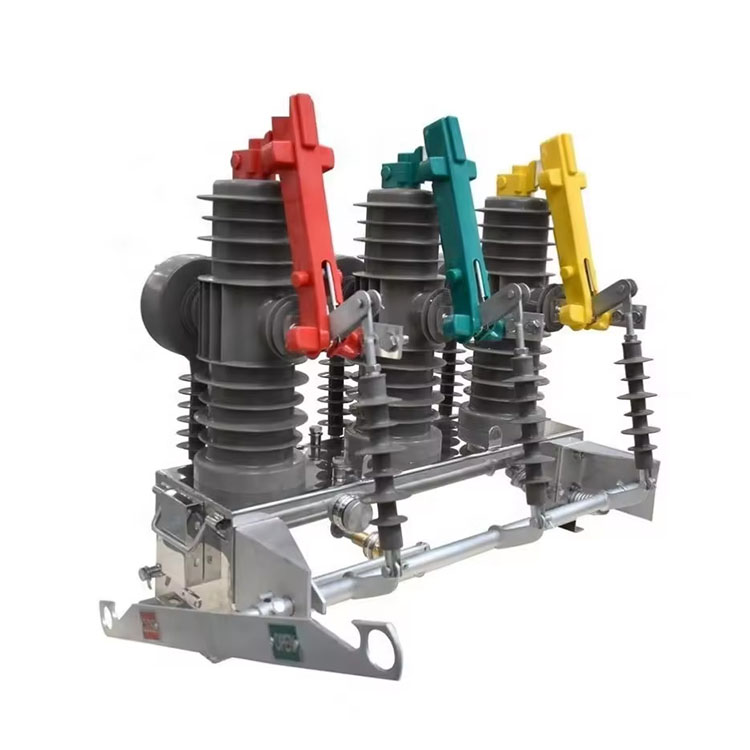

আউটডোর পোল-মাউন্ট করা ভ্যাকুয়াম সার্কিট ব্রেকার জটিল এবং পরিবর্তনশীল পরিবেশে কাজ করে। আর্দ্রতা, ঘনীভবন, লবণের কুয়াশা, চরম তাপমাত্রা এবং ধুলো যন্ত্রপাতির ব্যর্থতার সাধারণ কারণ। এর মধ্যে, ঘনীভবনের কারণে নিরোধক অবক্ষয় এবং যান্ত্রিক ক্ষয় হল সবচেয়ে বিশিষ্ট সমস্যা।

এই ব্যথার বিন্দুকে মোকাবেলা করে, সামগ্রিক প্রবেশ সুরক্ষা (আইপি) রেটিং বৃদ্ধি সাম্প্রতিক বছরগুলিতে আউটডোর ভিসিবিগুলির জন্য একটি প্রধান প্রযুক্তিগত আপগ্রেড দিক হয়ে উঠেছে। শিল্প-নেতৃস্থানীয় অনুশীলনগুলি ঐতিহ্যগত IP54 থেকে IP67 বা এমনকি IP68 থেকে সুরক্ষা রেটিং বাড়িয়েছে। IP67 মানে সরঞ্জামগুলি ক্ষতি ছাড়াই জলে অস্থায়ী নিমজ্জন সহ্য করতে পারে, যখন IP68 নির্দিষ্ট অবস্থার অধীনে ক্রমাগত নিমজ্জিত থাকাকালীন কাজ করার ক্ষমতা নির্দেশ করে।

উচ্চ আইপি রেটিং অর্জনের মূল প্রযুক্তিগুলির মধ্যে রয়েছে: ইন্টারপ্রটার এবং মেকানিজম হাউজিং এর মধ্যে সিলিং ইন্টারফেস ডিজাইন, অপারেটিং মেকানিজমের জারা-প্রতিরোধী চিকিত্সা এবং বুশিং ইনসুলেটর এবং হাউজিং এর মধ্যে সিলিং স্ট্রাকচারের অপ্টিমাইজেশন।

ইনগ্রেস প্রোটেকশন রেটিং দ্বারা আউটডোর ভিসিবিগুলির তুলনা
