কাজের নীতি ও প্রয়োগে ওভারভোল্টেজ প্রটেক্টর এবং লাইটনিং অ্যারেস্টারের মধ্যে পার্থক্যের বিশ্লেষণ

পাওয়ার সিস্টেম এবং বিভিন্ন বৈদ্যুতিক সরঞ্জামগুলিতে, ওভারভোল্টেজ এবং বজ্রপাত হল দুটি সবচেয়ে সাধারণ এবং ধ্বংসাত্মক নিরাপত্তা বিপত্তি। এই ঝুঁকিগুলি প্রশমিত করতে, ওভারভোল্টেজ প্রটেক্টর (এসপিডি) এবংবাজ গ্রেফতারকারীসাধারণত ইঞ্জিনিয়ারিং অ্যাপ্লিকেশনে ইনস্টল করা হয়।

যদিও উভয়ই বৈদ্যুতিক সুরক্ষা ডিভাইস, তবে তাদের সুরক্ষিত বস্তু, কাজের নীতি এবং প্রয়োগের পরিস্থিতিতে উল্লেখযোগ্য পার্থক্য রয়েছে এবং একে অপরের জন্য কেবল বিনিময় বা প্রতিস্থাপন করা যায় না।

I. ওভারভোল্টেজ প্রটেক্টর: অভ্যন্তরীণ সিস্টেম ওভারভোল্টেজের বিরুদ্ধে "প্রতিরক্ষার প্রথম লাইন"

ওভারভোল্টেজ প্রোটেক্টর, সাধারণত সার্জ প্রোটেকশন ডিভাইস (SPDs) নামেও পরিচিত, প্রাথমিকভাবে পাওয়ার সিস্টেমের মধ্যে উত্পন্ন ওভারভোল্টেজ থেকে রক্ষা করতে ব্যবহৃত হয়, যেমন:

অপারেটিং ওভারভোল্টেজ (সুইচিং, সুইচ অফ, আকস্মিক লোড পরিবর্তন)

প্ররোচিত ওভারভোল্টেজ

বাজ-প্ররোচিত ঢেউ (অ-সরাসরি বজ্রপাত)

কাজের নীতি

যখন সিস্টেম ভোল্টেজ স্বাভাবিক সীমার মধ্যে থাকে, তখন ওভারভোল্টেজ প্রটেক্টর একটি উচ্চ-প্রতিবন্ধক অবস্থায় থাকে এবং সিস্টেম অপারেশনে প্রায় কোনও প্রভাব ফেলে না;

একবার লাইন ভোল্টেজ তাত্ক্ষণিকভাবে তার অনুমোদিত মান অতিক্রম করে, প্রটেক্টরের অভ্যন্তরে নন-লিনিয়ার উপাদানগুলি অতিরিক্ত শক্তি সঞ্চালন, ডাইভার্টিং, ক্ল্যাম্পিং বা শোষণ করে, যার ফলে সরঞ্জামের প্রান্তে ভোল্টেজকে নিরাপদ পরিসরে সীমাবদ্ধ করে।

সাধারণ কার্যকরী উপাদানগুলির মধ্যে রয়েছে:

মেটাল অক্সাইড ভ্যারিস্টর (MOV)

গ্যাস ডিসচার্জ টিউব (GDT)

সিলিকন নিয়ন্ত্রিত সংশোধনকারী (SCR)

সাধারণ ইনস্টলেশন অবস্থান

পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটের ইনকামিং লাইন শেষ

বাসবার সিস্টেম

নির্ভুল সরঞ্জামের সামনের প্রান্ত (PLC, যন্ত্র, যোগাযোগ সরঞ্জাম, ইত্যাদি)

এর মূল কাজটি হল: ওভারভোল্টেজ প্রশস্ততা হ্রাস করা এবং সরঞ্জাম নিরোধক এবং অভ্যন্তরীণ ইলেকট্রনিক উপাদানগুলিকে রক্ষা করা।

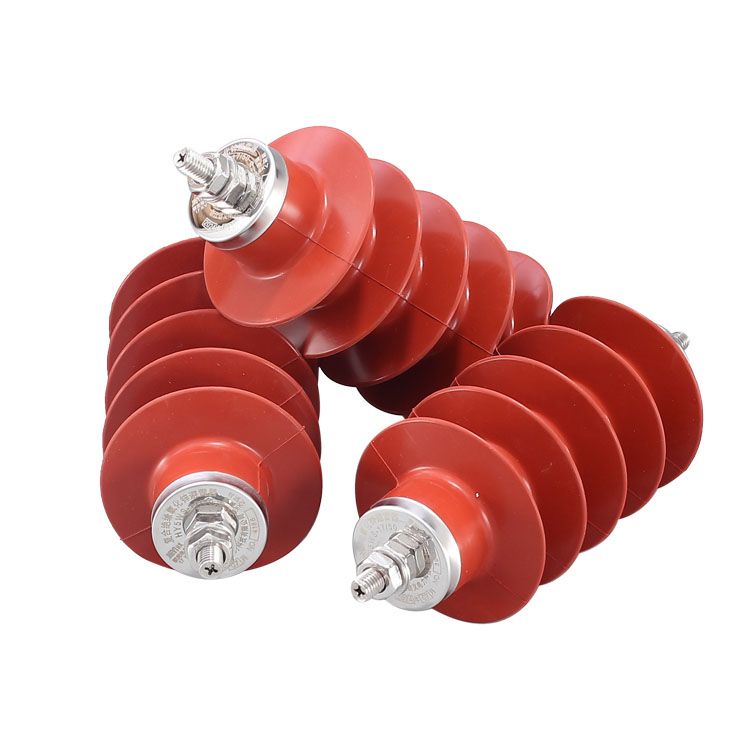

২. লাইটনিং অ্যারেস্টার: একটি "বিদ্যুৎ শক্তির পথ" প্রদান করা

লাইটনিং অ্যারেস্টারগুলি প্রাথমিকভাবে সরাসরি বজ্রপাত এবং শক্তিশালী বজ্রপাত থেকে রক্ষা করতে ব্যবহৃত হয়। ফোকাস "ভোল্টেজ সীমিত করার" উপর নয়, বরং দ্রুত বজ্রপাতের স্রোত নিঃসরণ করার উপর।

কাজের নীতি

যখন বজ্রপাত একটি ট্রান্সমিশন লাইন বা বিল্ডিংয়ে আঘাত করে, তখন লাইটনিং অ্যারেস্টার খুব অল্প সময়ের মধ্যে একটি কম-প্রতিবন্ধক চ্যানেল তৈরি করতে পারে, সরাসরি বিশাল বজ্রশক্তিকে মাটিতে সরিয়ে দেয়, বজ্রপ্রবাহকে সরঞ্জামের বডি বা বিল্ডিং কাঠামোর মধ্য দিয়ে যেতে বাধা দেয়, যার ফলে হ্রাস পায়:

সরঞ্জাম ভাঙ্গন

নিরোধক ক্ষতি

কর্মীদের বৈদ্যুতিক শক ঝুঁকি

কোন বজ্রপাত বা স্বাভাবিক অপারেটিং অবস্থার অধীনে, বজ্রপাতকারী মূলত সিস্টেম অপারেশনে অংশগ্রহণ করে না।

 সাধারণ প্রকার

পিন-টাইপ বাজ গ্রেপ্তারকারী

মেটাল অক্সাইড সার্জ অ্যারেস্টার (গ্যাপলেস টাইপ)

সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

ট্রান্সমিশন এবং ডিস্ট্রিবিউশন লাইন

সাবস্টেশন

বাজ সুরক্ষা ব্যবস্থা তৈরি করা

আউটডোর বৈদ্যুতিক সুবিধা

লাইটনিং অ্যারেস্টাররা সুনির্দিষ্ট ভোল্টেজ নিয়ন্ত্রণের পরিবর্তে সরাসরি বজ্রপাত এবং শক্তি অপচয় থেকে রক্ষা করার উপর জোর দেয়।

ওভারভোল্টেজ প্রটেক্টর এবং লাইটনিং অ্যারেস্টারের মধ্যে তুলনা

IV ইঞ্জিনিয়ারিং অনুশীলনে সঠিক নির্বাচন পদ্ধতি

ব্যবহারিক প্রকৌশলে, সার্জ প্রোটেক্টর এবং লাইটনিং অ্যারেস্টারগুলি প্রায়শই একটি/অথবা পছন্দ হিসাবে ব্যবহার না করে সংমিশ্রণে ব্যবহৃত হয়:

বজ্রপাতকারীরা: "বজ্রপাতকে অবরুদ্ধ ও বিমুখ করার" জন্য দায়ী

ঢেউ রক্ষক: "অবশিষ্ট ঢেউ কমানো এবং সংবেদনশীল যন্ত্রপাতি রক্ষা করার" জন্য দায়ী

শুধুমাত্র একটি গ্রেডেড প্রোটেকশন সিস্টেম গঠনের মাধ্যমে বজ্রপাত এবং সিস্টেম ওভারভোল্টেজের দ্বৈত ঝুঁকির অধীনে বৈদ্যুতিক সিস্টেমের নিরাপত্তা এবং স্থিতিশীলতা সত্যিকার অর্থে উন্নত করা যেতে পারে।
