শানডং হংঝিটাই নিউ এনার্জি টেকনোলজি, জিনতাইতে কমিশনিং সম্পূর্ণ

1. কমিশনিং সম্পূর্ণ

জিনতাই, শানডং-এ শানডং হংঝিটাই নিউ এনার্জি টেকনোলজি কোং লিমিটেড-এ সুইচগিয়ার ইনস্টলেশন সম্পন্ন হয়েছে।

কমিশনিং এমন একটি পর্যায় যেখানে সরঞ্জামগুলি ইনস্টলেশন হওয়া বন্ধ করে এবং একটি কার্যকরী সিস্টেম হতে শুরু করে। প্রতিটি সার্কিট তার অঙ্কন থেকে ফিরে পাওয়া যায়, প্রতিটি সুরক্ষা ডিভাইস সেট করা হয় এবং প্রমাণিত হয়, এবং প্রতিটি ইন্টারলক, সংকেত এবং ইঙ্গিত নিশ্চিত করা হয় যে এটির পিছনে থাকা সরঞ্জামগুলি সম্পর্কে সত্য বলে।

শুধুমাত্র যখন এটি করা হয় তখন এই ফটোগ্রাফের ঘরটি ক্যাবিনেটের সারি না হয়ে একটি সাবস্টেশনে পরিণত হয়।

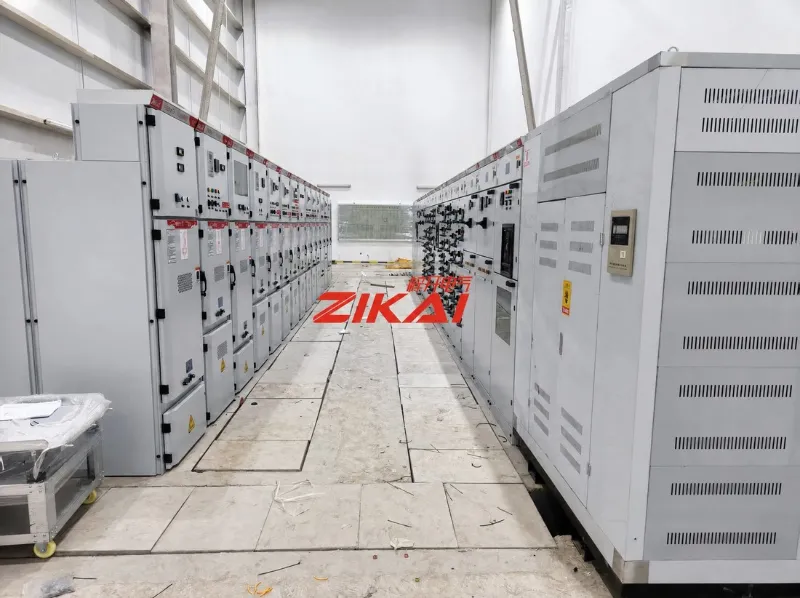

চিত্র 01  জিনতাই সাইটে মাঝারি-ভোল্টেজের সুইচগিয়ার রুম, যেখানে KYN28A-12 প্যানেলগুলি অপারেটিং আইল জুড়ে একে অপরের মুখোমুখি দুটি সারিতে সেট করা হয়েছে।

2. কি ইনস্টল করা হয়েছিল: KYN28A-12 মেটাল-ক্ল্যাড সুইচগিয়ার

প্রধান সরঞ্জাম হল KYN28A-12 ধাতব-পরিচ্ছন্ন প্রত্যাহারযোগ্য সুইচগিয়ার: ইনডোর, তিন-ফেজ, 50 Hz, একক-বাসবার এবং একক-বাসবার বিভাগীয় ব্যবস্থার জন্য 3.6 kV থেকে 12 kV পর্যন্ত নির্মিত।

এর কাজ হল বৈদ্যুতিক শক্তি গ্রহণ করা এবং বিতরণ করা এবং এটির সাথে সংযুক্ত সার্কিটগুলিকে নিয়ন্ত্রণ করা, রক্ষা করা এবং নিরীক্ষণ করা - যা এটিকে এমন বিন্দুতে পরিণত করে যেখানে ইনকামিং সাপ্লাই, আউটগোয়িং ফিডার, মিটারিং এবং সুরক্ষা সবই এক ঘরে মিলিত হয়।

ব্যবস্থা প্যানেল ফ্রন্টে সুস্পষ্ট. দৌড়ের প্রধান প্রথম বাসবার বিভাগের জন্য ইনকামিং আইসোলেশন প্যানেল এবং দ্বিতীয়টির জন্য ইনকামিং প্যানেল বহন করে, তারপরে সামনের অংশে 630 A রেটিংযুক্ত সার্কিট-ব্রেকার প্যানেল রয়েছে।

প্রতিটি প্যানেল নম্বর দ্বারা চিহ্নিত করা হয় — G01, G02 এবং পরবর্তী — পাশাপাশি QR-কোডেড শনাক্তকরণ, একক-লাইন চিত্র এবং নিরাপত্তা সতর্কতা।

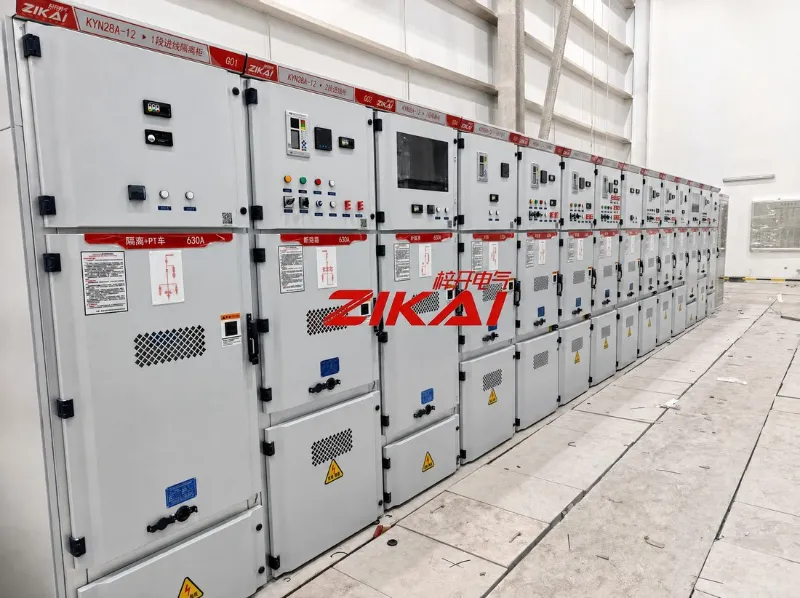

চিত্র 02 KYN28A-12 প্যানেল। প্যানেল নম্বর, সার্কিট নাম, 630 এ রেটিং, একক-লাইন ডায়াগ্রাম এবং ফ্রন্টে QR-কোডেড শনাক্তকরণ।

3. ডিসি ব্যাটারি স্ক্রীন

সুইচগিয়ারের পাশাপাশি ডিসি ব্যাটারি স্ক্রিন বসে। এটি স্ট্যান্ডবাই উত্স যা সুরক্ষা, নিয়ন্ত্রণ এবং ইঙ্গিতকে জীবিত রাখে যখন প্রধান সরবরাহ সেখানে থাকে না - ঠিক সেই মুহুর্তে এই সার্কিটগুলি সবচেয়ে গুরুত্বপূর্ণ।

স্ক্রিনটি চার্জিং এবং ডিস্ট্রিবিউশন বিভাগকে ব্যাটারি ব্যাঙ্কের সাথে একত্রিত করে, তাই পুরো ডিসি সিস্টেমটি এক জায়গায় পরিদর্শন করা যেতে পারে। ফটোগ্রাফগুলিতে ব্যাটারি স্ট্রিং এবং যন্ত্রযুক্ত ফ্রন্ট প্যানেল একই ঘেরে বসে।

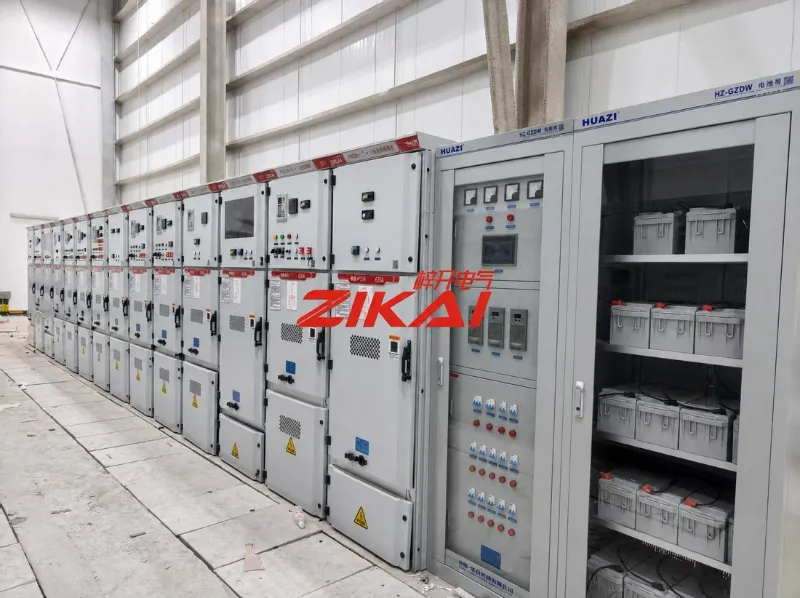

চিত্র 03  ডিসি ব্যাটারি স্ক্রিন, যন্ত্রযুক্ত ফ্রন্ট প্যানেল এবং ব্যাটারি ব্যাঙ্ক একই ঘেরে রাখা হয়েছে।

4. "কমিশন কমপ্লিট" মানে কি

একটি কমিশনিং সাইন-অফ যা করা হয়েছিল তার একটি তালিকা৷ আমাদের এই মত পড়া:

• প্রতিটি সার্কিট ড্রয়িং এর বিপরীতে প্যানেলে প্যানেলে ট্রেস করা এবং নিশ্চিত করা হয়েছে

• সুরক্ষা সেটিংস পরিকল্পিতভাবে প্রয়োগ করা হয়েছে এবং কাজ করার জন্য প্রমাণিত হয়েছে

• প্রত্যাহারযোগ্য ট্রাকগুলি চলার সময় প্রান্তিককরণ এবং বিনিময়যোগ্যতার জন্য পরীক্ষা করা হয়েছে

• ইন্টারলক এবং নিরাপত্তা শাটার যাচাই করা হয়েছে, তাই কোনো প্যানেল ক্রমানুসারে চালানো যাবে না

• সাইটের অবস্থার বিরুদ্ধে ইঙ্গিত, মিটারিং এবং অ্যালার্ম সিগন্যাল নিশ্চিত করা হয়েছে

• ইনসুলেশন এবং ডাইইলেকট্রিক পরীক্ষা শক্তি প্রয়োগের আগে পাস করা হয়েছে

• লেবেলিং, ডায়াগ্রাম এবং ফিজিক্যাল সাইট চুক্তিতে আনা হয়েছে

ফটোগ্রাফে এর কিছুই দেখা যায় না। এটি সমস্তই সিদ্ধান্ত নেয় যে রুমটি যেভাবে অঙ্কন বলেছে সেভাবে আচরণ করবে কিনা।

5. সাইট রেকর্ড

একই রানের দুটি দৃশ্য: সুইচগিয়ার লাইনের পূর্ণ দৈর্ঘ্য এবং সারিগুলির মধ্যে অপারেটিং আইল। ফ্লোর মার্কিং, অ্যাক্সেস ক্লিয়ারেন্স এবং এর সংখ্যার বিপরীতে প্রতিটি প্যানেলের অবস্থান এই পর্যায়ে যা পরীক্ষা করা হয় তার অংশ।

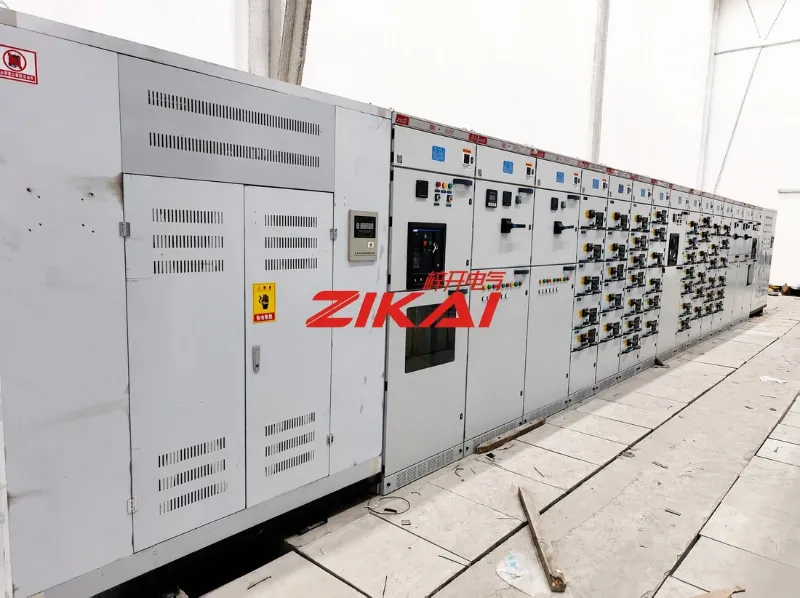

চিত্র 04  পরিক্রমায় প্যানেল ফ্রন্ট, সুরক্ষা ডিভাইস এবং উপকরণ প্যানেল সহ তার দৈর্ঘ্য বরাবর সুইচগিয়ার লাইন দেখা যাচ্ছে।

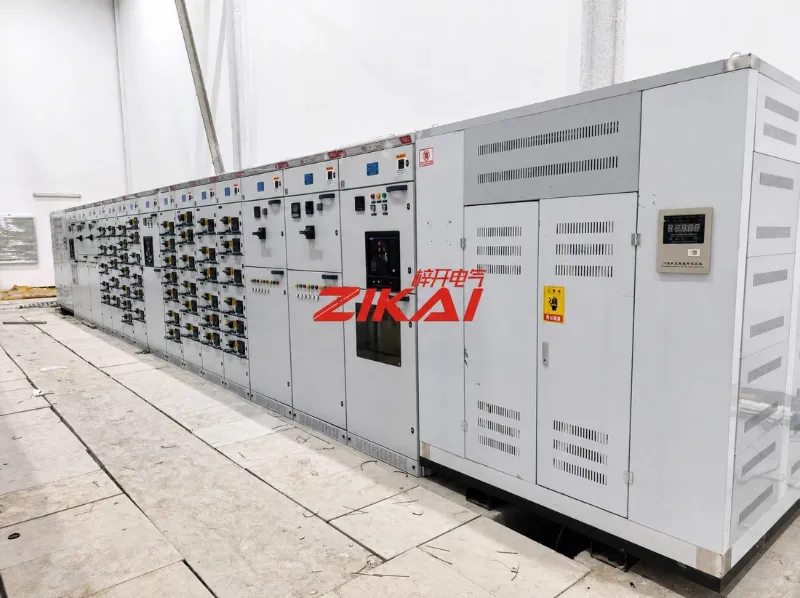

চিত্র 05  অপারেটিং আইল। প্যানেল ফ্রন্ট, রেটিং এবং নিরাপত্তা সতর্কতা, এক্সেস ক্লিয়ারেন্স সহ রান বরাবর পরিষ্কার রাখা.

6. জিকাই ইলেকট্রিক সম্পর্কে

Shanghai Zikai Electric Co., Ltd. (ZIKAI) সম্পূর্ণ পাওয়ার ইকুইপমেন্ট প্যাকেজ তৈরি করে, রেট্রোফিট করে এবং পরিষেবা দেয়: মাঝারি-ভোল্টেজ সুইচগিয়ার, লো-ভোল্টেজ ডিস্ট্রিবিউশন অ্যাসেম্বলি, বক্স-টাইপ সাবস্টেশন, পোল-মাউন্ট করা এবং আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকার, ক্যাপাসিটর ক্ষতিপূরণ বিতরণ ডিভাইস এবং সংশ্লিষ্ট।

ইনস্টলেশন এবং কমিশনিংয়ের মাধ্যমে সরঞ্জাম সরবরাহ থেকে প্রকল্পগুলি সরবরাহ করা হয়।

সম্পাদকের নোট — শুধুমাত্র সরবরাহকৃত তথ্য ব্যবহার করা হয়েছে: ক্লায়েন্টের নাম, অবস্থান এবং কমিশনিং সমাপ্তি। KYN28A-12 বিবরণ এবং 630 A রেটিং শিল্প ডকুমেন্টেশন এবং প্যানেলে স্পষ্ট চিহ্ন থেকে নেওয়া হয়েছে; কোন প্যানেল গণনা, প্রকল্প মূল্য বা সময়সূচী বিবৃত করা হয়নি. ক্যাপশন শুধুমাত্র প্রতিটি ফটোগ্রাফে যা দৃশ্যমান তা বর্ণনা করে।
