24kV বিচ্ছিন্ন উচ্চ ভোল্টেজ হ্যান্ডকার্ট

ZIKAI 24kV আইসোলেটেড হাই ভোল্টেজ হ্যান্ডকার্ট হল একটি উচ্চ ভোল্টেজ ট্রলি টাইপ সুইচগিয়ার যার রেট 24 কিলোভোল্ট (kV) ভোল্টেজ এবং একটি আইসোলেশন ফাংশন। এই সরঞ্জামগুলি প্রধানত উচ্চ-ভোল্টেজ পরিবেশে নিরাপদ এবং নির্ভরযোগ্য অপারেশন এবং রক্ষণাবেক্ষণ সক্ষম করে পাওয়ার সিস্টেমের বিতরণ এবং নিয়ন্ত্রণের জন্য ব্যবহৃত হয়। ZIKAI 24kV বিচ্ছিন্ন উচ্চ ভোল্টেজ হ্যান্ডকার্টটি জাতীয় গ্রিডের জন্য সংক্ষিপ্ত তালিকাভুক্ত করা হয়েছে, ইউটিলিটি-গ্রেড অ্যাপ্লিকেশনগুলিতে এর গ্রহণযোগ্যতা প্রতিফলিত করে। ZIKAI 24kV বিচ্ছিন্ন উচ্চ ভোল্টেজ হ্যান্ডকার্টের সংগ্রহের জন্য, ইউনিটটি 25kA বা 31.5kA এর শর্ট-সার্কিট ব্রেকিং ক্ষমতা সহ 1250A, 1600A এবং 2000A-এর রেট করা কারেন্ট সমর্থন করে।

Zi Kai 24kV বিচ্ছিন্ন উচ্চ ভোল্টেজ হ্যান্ডকার্ট পণ্যের পরামিতি:

সংখ্যা	আইটেম	ইউনিট	তথ্য
1	রেটেড ভোল্টেজ	কেভি	40.5
2	1মিনিট পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ (RMS)	কেভি	95
3	বজ্রপাত প্রতিরোধ ভোল্টেজ (শিখর)	কেভি	185
4	রেটেড ফ্রিকোয়েন্সি	Hz	50
5	রেট করা বর্তমান	A	1250,1600,2000
6	রেট স্বল্প সময়ের বর্তমান সহ্য করা	kA	25,31.5
7	রেটেড পিক বর্তমান সহ্য করে	kA	63,80
8	রেট শর্ট সার্কিট সময়কাল	S	4
9	রেট শর্ট সার্কিট ব্রেকিং কারেন্ট	kA	25,31.5
10	রেট শর্ট সার্কিট বন্ধ বর্তমান	kA	63,80
11	রেট অপারেটিং ক্রম		0-0.3s-CO-180s-CO
12	বিরতি সময়	ms	<80
13	রেটেড শর্ট সার্কিট ব্রেকিং কারেন্ট ব্রেকিং বার	সময়	20
14	স্বতন্ত্র ক্যাপাসিটর ব্যাঙ্ক ব্রেকিং কারেন্ট	A	630
15	ব্যাক-টু-ব্যাক ক্যাপাসিটর ব্যাঙ্ক ব্রেকিং কারেন্ট	A	400
16	রেট করা অপারেটিং ভোল্টেজ	V	AC110,220; DC110,220
17	যান্ত্রিক জীবন	সময়	10000

Zi Kai 24kV বিচ্ছিন্ন উচ্চ ভোল্টেজ হ্যান্ডকার্ট আউটলাইন এবং মাউন্টিং মাত্রা

বৈশিষ্ট্য

রেট ভোল্টেজ এবং অন্তরণ স্তর

আমরা এই পণ্যটি 24kV সিস্টেমের জন্য ডিজাইন করেছি যার সর্বোচ্চ রেট 40.5kV ভোল্টেজ রয়েছে। এটি 95kV পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ এবং 185kV লাইটনিং ইমপালস ভোল্টেজ সহ্য করে, যা মাঝারি ভোল্টেজ অ্যাপ্লিকেশনের জন্য পর্যাপ্ত অস্তরক শক্তি প্রদান করে।

বিচ্ছিন্নতা ফাংশন

বিচ্ছিন্নতা বৈশিষ্ট্য অপারেটরদের রক্ষণাবেক্ষণ বা ওভারহোলের সময় বিদ্যুৎ সরবরাহ থেকে ইউনিট সংযোগ বিচ্ছিন্ন করতে দেয়। আমরা একটি দৃশ্যমান বিরতি পয়েন্ট তৈরি করতে এবং রক্ষণাবেক্ষণ কর্মীদের জন্য বৈদ্যুতিক ঝুঁকি কমাতে এই বিচ্ছিন্নতা ক্ষমতা অন্তর্ভুক্ত করেছি।

ট্রলি-টাইপ ডিজাইন

ট্রলি কাঠামো সংযোগ বিচ্ছিন্ন, পরীক্ষা এবং কাজের অবস্থানের মধ্যে চলাচল করতে সক্ষম করে। অপারেটররা ইউনিটটিকে পজিশনে ঠেলে দিতে পারে বা পুরো সুইচগিয়ার লাইনআপটিকে ডি-এনার্জীজ না করে সার্ভিসিং এর জন্য প্রত্যাহার করতে পারে।

সুরক্ষা সিস্টেম

আমরা এই পণ্যটিকে ওভারকারেন্ট সুরক্ষা এবং ওভারভোল্টেজ সুরক্ষা ব্যবস্থা দিয়ে সজ্জিত করেছি। এই সুরক্ষা ফাংশনগুলি ত্রুটির পরিস্থিতিতে প্রতিক্রিয়া জানায় এবং ডাউনস্ট্রিম সরঞ্জামগুলির ক্ষতি প্রতিরোধ করতে সহায়তা করে।

যান্ত্রিক স্থায়িত্ব

10,000 যান্ত্রিক অপারেশন রেট লাইফ সহ, আমরা রক্ষণাবেক্ষণের হস্তক্ষেপের ফ্রিকোয়েন্সি কমাতে এই ইউনিটটি তৈরি করেছি। অপারেটিং মেকানিজম সরঞ্জাম পরিষেবা জীবনের উপর সামঞ্জস্যপূর্ণ কর্মক্ষমতা প্রদান করে.



রূপরেখা এবং মাউন্টিং মাত্রা

প্যারামিটার	বর্ণনা
ট্রলির উচ্চতা	স্ট্যান্ডার্ড কিউবিকেল মেলে ডাইমেনশন
ট্রলি প্রস্থ	স্ট্যান্ডার্ড কিউবিকেল মেলে ডাইমেনশন
ট্রলি গভীরতা	স্ট্যান্ডার্ড কিউবিকেল মেলে ডাইমেনশন
গ্রাউন্ডিং যোগাযোগ	সমন্বিত
সেকেন্ডারি সংযোগ বিচ্ছিন্ন	স্বয়ংক্রিয় ব্যস্ততা

নির্দিষ্ট মাত্রিক অঙ্কন এবং মাউন্টিং গর্ত অবস্থানের জন্য, আপনার কিউবিকেল প্রস্তুতকারক এবং মডেল নম্বর সহ আমাদের প্রযুক্তিগত সহায়তা দলের সাথে যোগাযোগ করুন।



অ্যাপ্লিকেশন

পাওয়ার প্ল্যান্ট আমরা এই পণ্যটিকে অক্জিলিয়ারী পাওয়ার সিস্টেম এবং জেনারেটর সার্কিটে বিচ্ছিন্নতা এবং সুরক্ষার জন্য ইনস্টল করি।

সাবস্টেশন ডিস্ট্রিবিউশন সাবস্টেশনগুলি ফিডার নিয়ন্ত্রণ, ট্রান্সফরমার সুরক্ষা এবং বাসবার বিচ্ছিন্নতার জন্য আমাদের ইউনিট ব্যবহার করে।

শিল্প সুবিধা ম্যানুফ্যাকচারিং প্ল্যান্ট, মাইনিং অপারেশন এবং ডেটা সেন্টারগুলি তাদের মাঝারি ভোল্টেজ ডিস্ট্রিবিউশন নেটওয়ার্কের মধ্যে আমাদের পণ্য স্থাপন করে।

বাণিজ্যিক ভবন অন-সাইট মাঝারি ভোল্টেজ পরিষেবা সহ বড় বাণিজ্যিক কমপ্লেক্সগুলি প্রধান স্যুইচিং এবং বিচ্ছিন্নতার জন্য এই ইউনিটটি ব্যবহার করে।



শর্ট সার্কিট কর্মক্ষমতা বিশেষ উল্লেখ

প্যারামিটার	মান বিকল্প 1	মান বিকল্প 2
রেট স্বল্প সময়ের বর্তমান সহ্য করা	25 kA	31.5 kA
রেটেড পিক বর্তমান সহ্য করে	63 kA	80 kA
শর্ট সার্কিট সময়কাল	4 সেকেন্ড	4 সেকেন্ড
রেট শর্ট সার্কিট ব্রেকিং কারেন্ট	25 kA	31.5 kA
রেট শর্ট সার্কিট বন্ধ বর্তমান	63 kA	80 kA
শর্ট সার্কিট ব্রেকিং অপারেশন	20 বার	20 বার



ক্যাপাসিটর স্যুইচিং ক্ষমতা

আবেদন	ব্রেকিং কারেন্ট
স্বতন্ত্র ক্যাপাসিটর ব্যাঙ্ক	630 এ
ব্যাক-টু-ব্যাক ক্যাপাসিটর ব্যাঙ্ক	400 ক

এই সুইচিং ক্ষমতা আমাদের পণ্যকে পাওয়ার ফ্যাক্টর সংশোধন এবং সুরেলা ফিল্টার অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।



পণ্যের বিবরণ

উপকরণ আমরা epoxy রজন অন্তরক, রূপালী-ধাতুপট্টাবৃত পরিচিতি, এবং ইস্পাত ট্রলি ফ্রেম ব্যবহার করে এই ইউনিট উত্পাদন. বর্তমান-বহনকারী উপাদানগুলি হল তামা বা তামা-খাদ যার রেট করা স্রোতের জন্য পর্যাপ্ত ক্রস-সেকশন রয়েছে।

উত্পাদন প্রক্রিয়া আমরা প্রমিত বিন্যাস নীতি অনুসরণ করে আমাদের উত্পাদন কর্মশালায় এই পণ্যটি উত্পাদন করি। আমরা EP সফ্টওয়্যার ব্যবহার করি উত্পাদন প্রক্রিয়া পরিচালনা করতে কাঁচামাল প্রাপ্তি থেকে চূড়ান্ত সমাবেশ পর্যন্ত।

মান নিয়ন্ত্রণ আমরা যে ইউনিটটি চালাই তা আমাদের সুবিধা ছাড়ার আগে ভোল্টেজ পরীক্ষা, যোগাযোগ প্রতিরোধের পরিমাপ, এবং যান্ত্রিক অপারেশন যাচাই সহ পাওয়ার ফ্রিকোয়েন্সি সহ্য করে।



নিরাপত্তা এবং অপারেশন নির্দেশিকা

অপারেটর প্রশিক্ষণের প্রয়োজনীয়তা

এই ইউনিট পরিচালনাকারী কর্মীদের অবশ্যই ট্রলি পজিশনিং, আইসোলেশন পদ্ধতি এবং জরুরী ম্যানুয়াল অপারেশনের প্রশিক্ষণ সম্পূর্ণ করতে হবে। আমরা সুপারিশ করছি যে আপনি অপ্রশিক্ষিত কর্মীদের সরঞ্জাম সরাতে বা পরিচালনা করার অনুমতি দেবেন না।

প্রি-অপারেশন পরিদর্শন

ইউনিটটিকে কাজের অবস্থানে নিয়ে যাওয়ার আগে, আমরা আপনাকে পরামর্শ দিই:

সমস্ত প্রাথমিক এবং মাধ্যমিক সংযোগ বিচ্ছিন্ন করা যাচাই করুন৷
গ্রাউন্ডিং পরিচিতিগুলি পরিষ্কার এবং ক্ষতিগ্রস্থ কিনা তা পরীক্ষা করুন
নিশ্চিত করুন যে ট্রলিটি সম্পূর্ণভাবে গাইড রেলে বসে আছে


রক্ষণাবেক্ষণের সময়সূচী

ব্যবধান	অ্যাকশন
প্রতি 2000 অপারেশন	পরিধান জন্য প্রধান পরিচিতি পরিদর্শন
বার্ষিক	অন্তরণ প্রতিরোধের পরিমাপ
প্রতি 5000 অপারেশন	ট্রলি চলন্ত অংশ লুব্রিকেট
প্রয়োজন মতো	ক্ষয়প্রাপ্ত হলে আর্ক ছুটগুলি প্রতিস্থাপন করুন

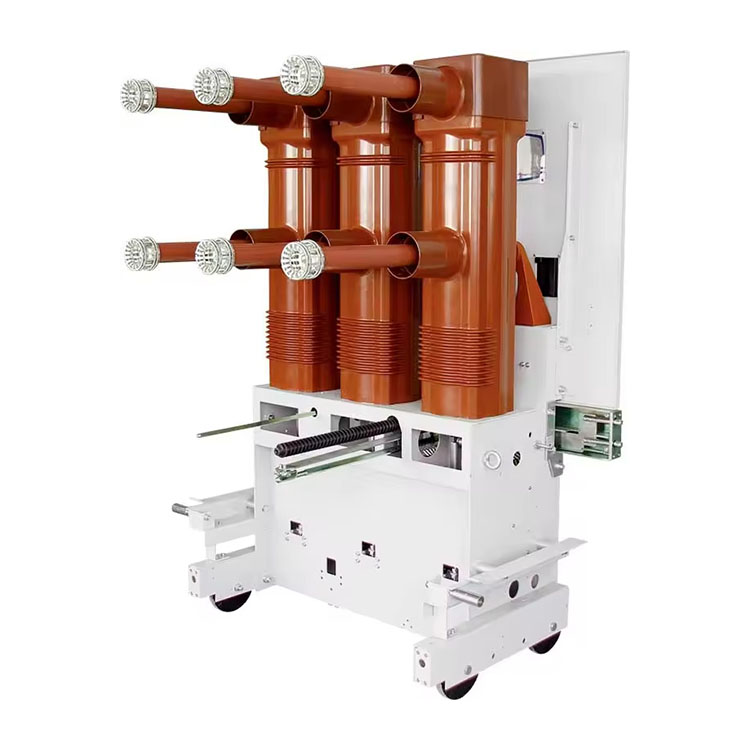

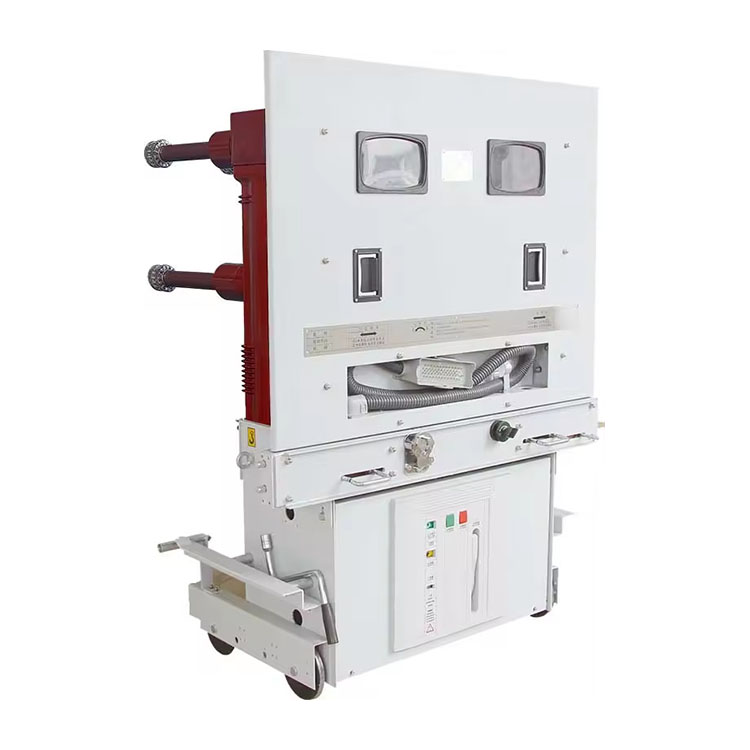

Zi Kai 24kV বিচ্ছিন্ন উচ্চ ভোল্টেজ হ্যান্ডকার্টের বিবরণ

সার্টিফিকেট

মনোযোগ প্রয়োজন বিষয়

"24kV বিচ্ছিন্ন উচ্চ ভোল্টেজ হ্যান্ডকার্ট" ব্যবহার করার সময়, প্রাসঙ্গিক নিরাপত্তা অপারেটিং পদ্ধতি এবং সতর্কতাগুলি কঠোরভাবে মেনে চলা প্রয়োজন৷ অপারেশনের নিরাপত্তা এবং কার্যকারিতা নিশ্চিত করতে অপারেটরদের সরঞ্জামের কার্যকারিতা, গঠন এবং অপারেশন পদ্ধতি বোঝার জন্য পেশাদার প্রশিক্ষণ গ্রহণ করা উচিত। এছাড়াও, সম্ভাব্য সমস্যা এবং লুকানো বিপদগুলিকে সময়মত আবিষ্কার ও পরিচালনা করতে আপনাকে নিয়মিত ডিভাইসটি রক্ষণাবেক্ষণ এবং পরীক্ষা করতে হবে।
